PVC किनारा ब्यान्डिङ उपकरण

PVC किनारा ब्यान्डिङ उपकरण प्राविधिक मापदण्ड र कन्फिगरेसन 1 विशिष्टता मोडेल SJ65-28/1 2 स्क्रू व्यास 65mm 3 स्क्रू लम्बाइ-देखि-व्यास अनुपात 28:1 4 स्क्रू संरचना प्रकार पीवीसी विशेष पेंच 5 बैरल संरचना बैरल एकीकृत 6 स्क्रू, ब्यारेल सामग्री 38CrMOALA 7 स्क्रू र ब्यारेल नाइट्राइडिङ उपचार नाइट्राइडिङ उपचार 8 पेंच र ब्यारेल सेवा जीवन लगभग 3 वर्ष छ 9 मुख्य ड्राइव चर आवृत्ति मोटर शक्ति 18.5KW

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

PVC किनारा ब्यान्डिङ उपकरण
प्राविधिक मापदण्ड र कन्फिगरेसन

परियोजना मूल्याङ्कन

१.१। आधारभूत जानकारी:

कच्चा माल	पीवीसी कणहरू।
प्रक्रिया	खुवाउने, बाहिर निकाल्ने, आकार दिने, कर्षण, एम्बोसिङ, घुमाउरो, उत्पादन परीक्षण र अनुप्रयोग
उपज	30-80kg/h सामाग्री विशेषताहरु र उत्पादन विशिष्टताहरु अनुसार उचित उतार-चढ़ाव
मेसिनको रंग	सुन्तला वा आकाश निलोमा हल्का खैरो र गाढा सेतो पिकगार्ड
कारखानाको माग	जग निर्माण, निर्माण, मार्थवर्क र पर्खाल निर्माण; क्रेन, फोर्कलिफ्ट र अन्य लिफ्टिङ उपकरण आपूर्ति; स्थापना सामग्री र उपकरणहरू; स्पेस: (MMM): 18M (लम्बाइ) × 1.5M (चौडाई) × 2.5M (उचाइ);
आपूर्ति भोल्टेज	बिजुली आपूर्ति भोल्टेज: 3-चरण 380V 50Hz भोल्टेज सहिष्णुता: 5%/-5%; आवृत्ति: 50HZ±2% कुल शक्ति: 40KW (उत्पादन लाइन), वास्तविक उपयोग 60%
तार/पाइप/केबल/कम्प्रेस्ड हावा	तार/केबलहरू: यस उत्पादन लाइनलाई नियन्त्रण गर्नको लागि बिजुली आपूर्तिबाट र नियन्त्रण क्याबिनेटबाट प्रत्येक मेसिनको क्याबिनेटमा सबै केबलहरू; पानी आपूर्ति: प्रति घण्टा 0.5 घन मीटर संकुचित हावा: 0.4-0.6 PM

१.२ मुख्य व्यावसायिक सर्तहरू

परियोजनाको नाम	पीवीसी किनारा ब्यान्डिङ उत्पादन लाइन समाधान
मूल्य	RMB 87,000.00 (कम्पनी ढुवानी मूल्य)
भुक्तानी विधिहरू	30% निक्षेप, वितरण अघि 70% पूर्ण भुक्तानी।
डेलिभरी	25 कार्य दिनहरू
प्याकेज	पीई र्यापिङ फिल्म वा नग्न प्याकेजिङ्ग
शेल्फ जीवन	12 महिना
उद्धरण वैधता अवधि	३० दिन
उपकरण उद्धरण समय: 20 23 - 3 - 12

II। उपकरण क्षमता परिचय

उपकरण मोडेल	लागू उत्पादन कच्चा माल	उपज
S J65-28/1	पीवीसी ग्रेन्युलहरू	आउटपुट: 30-80KG/H (विभिन्न सामग्री र सञ्चालन अवस्था अनुसार उचित उतार-चढ़ाव)
उत्पादन आकार	ग्राहक रेखाचित्र वा नमूना अनुसार बनाइयो

III। उपकरण सूची र उद्धरण

क्रम संख्या	नाम	मात्रा	मूल्य
1	स्टेनलेस स्टील सर्पिल फिडर	१ सेट	0. 30,000 युआन
2	S J65 एज ब्यान्डिङ एक्सट्रुजन लाइन	१ सेट	८४,००० युआन
3	सञ्चालन निर्देशनहरू	1 सेवा गर्दै
4	विद्युत योजनाबद्ध	1 सेवा गर्दै
5	प्लास्टिक मेसिन सामान	1 सेवा गर्दै

IV। मेसिन प्रदर्शन को संक्षिप्त विवरण

उत्पादनको नाम: PVC किनारा ब्यान्डिङ उत्पादन लाइन
वस्तु	परियोजना	आवश्यक विनिर्देशहरू
	उत्पादन विशिष्टता दायरा	PVC किनारा ब्यान्डिङ वा PVC कुना रेखा र अन्य प्रोफाइल उत्पादनहरूको लागि उपयुक्त
	अधिकतम उत्पादन क्षमता Kg/h	३ ० - ८ ०
	अधिकतम निकासी गति m/min	०.५-१५
	उत्पादन लाइन केन्द्र उचाइ (मिमी)	1000
	उत्पादन लाइन लम्बाइ मिमी	लगभग 13,000

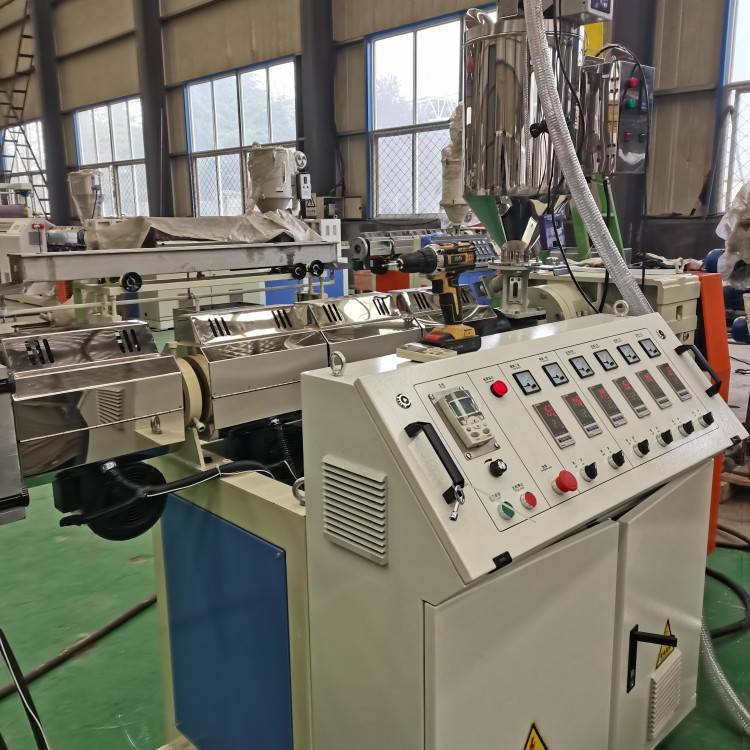

	पीवीसी किनारा ब्यान्डिङ उत्पादन लाइन। S J65-28/1 एक्स्ट्रुडर
1	निर्दिष्टीकरणहरू	S J65-28/1
2	स्क्रू व्यास	65 मिमी
3	स्क्रू पक्ष अनुपात	२८:१
4	पेंच संरचना	पीवीसी विशेष पेंच
5	बैरल संरचना	बैरल एकीकृत
6	पेंच, बैरल सामग्री	38CrMOALA
7	स्क्रू र ब्यारेल नाइट्राइडिंग उपचार	नाइट्राइड उपचार
8	स्क्रू र ब्यारेल सेवा जीवन	करिब ३ वर्ष
9	मुख्य ड्राइव चर आवृत्ति मोटर शक्ति	१८.५ किलोवाट
10	गियरबक्स	Changzhou प्लास्टिक मेसिनरी विशेष रिड्यूसर
11	ब्यारेल तताउने शक्ति	१६ किलोवाट
12	बैरल चिसो विधि	एयर कूलिंग
13	कूलिंग फ्यान पावर	४ × ०.१८ किलोवाट = ०.७२ किलोवाट
14	लोड गर्ने विधि	स्टेनलेस स्टील सर्पिल फिडर
15	मुख्य ड्राइव चर आवृत्ति मोटर गति नियन्त्रण प्रणाली	18.5 किलोवाट आवृत्ति रूपान्तरण नियन्त्रक
16	विद्युतीय उपकरणहरू होस्ट गर्नुहोस्	चिन्ट कम भोल्टेज बिजुली उपकरणहरू, डिजिटल बुद्धिमान तापमान नियन्त्रक, प्रसिद्ध ब्रान्ड इन्भर्टर, एर्गोनोमिक रूपमा संरचित इलेक्ट्रिक कन्ट्रोल क्याबिनेट।
17	बाह्य बिजुली आपूर्ति होस्ट गर्नुहोस्	तीन-चरण पाँच-तार प्रणाली कुल स्थापित क्षमता 50KW\|+40KW

उत्पादनको नाम: PVC किनारा ब्यान्डिङ उत्पादन लाइन। मोल्ड
वस्तु	परियोजना	आवश्यक विनिर्देशहरू
	मोल्ड
1	संरचनात्मक रूप	बिल्डिंग ब्लक स्ट्याकिंग मेसिन हेड
2	टाउको र कोर सामग्री मर्नुहोस्	45# शमन र टेम्परिंग
3	विभिन्न विशिष्टता र मोडेलका उत्पादनहरू उत्पादन गर्नुहोस्	एक्सट्रुजनको प्रतिस्थापन विभिन्न विशिष्टता र आकारहरू र मिल्दो आकार दिने उपकरणहरूको मृत्यु हुन्छ
4	मोल्ड तताउने विधि	तताउने प्लेट वा कास्ट आल्मुनियमको हीटर बिना रंगको प्रयोग गर्नुहोस्
5	मोल्ड सेवा जीवन	करिब ३ वर्ष

उत्पादनको नाम: PVC किनारा ब्यान्डिङ उत्पादन लाइन। कूलिंग प्लेटफर्म
वस्तु	परियोजना	आवश्यक विनिर्देशहरू
1	साइजिङ ट्यांक लम्बाइ	2.5M
2	पानी ट्रे सामग्री	स्टेनलेस स्टील
3	अनुदैर्ध्य आन्दोलन मोटर शक्ति	०.७५ किलोवाट
4	संरचनात्मक प्रकार	पानी स्प्रे कूलिंग, पानी पम्प पावर 1.5KW
5	स्टेरियोटाइप	पानी चिसो आकार दिने मोल्ड
6	नाली बक्स, पाइप सामग्री	स्टेनलेस स्टील
7	अगाडि र पछाडि आन्दोलन दायरा	800 मिमी
8	बायाँ र दायाँ समायोजन दायरा	५० मिमी
9	माथि र तल चल्ने दायरा	80 मिमी

उत्पादनको नाम: PVC किनारा ब्यान्डिङ उत्पादन लाइन। कर्षण + इम्बोसिङ मेसिन
वस्तु	परियोजना	आवश्यक विनिर्देशहरू
1	कर्षण विधि	रोलर
2	प्रभावकारी कर्षण चौडाइ	200
3	कर्षण मोटर	१.१ किलोवाट
4	कर्षण रोलर को व्यास	150 मिमी
5	गति नियन्त्रण	आवृत्ति नियन्त्रण
6	एम्बोसिङ उपकरण	विभिन्न उत्पादन ढाँचाहरू एम्बोस गर्न विभिन्न एम्बोसिङ रोलरहरू बदल्नुहोस्
7	क्ल्याम्पिंग विधि	वायवीय + म्यानुअल
उत्पादनको नाम: PVC किनारा ब्यान्डिङ उत्पादन लाइन। घुमाउने मेसिन
वस्तु	परियोजना	आवश्यक विनिर्देशहरू
1	रोलिङ विधि	टोक़ मोटर, डबल-पोजिशन डिस्क प्रकार
2	रिवाइन्डिङ लम्बाइ	200-500 मिटर
3	घुमाउरो मोटर	5N
4	रील व्यास	600 मिमी
5	डिस्चार्ज विधि	म्यानुअल अनलोडिङ

SJ65/28 एकल स्क्रू एक्स्ट्रुडर	१ सेट
मोल्ड	१ सेट
स्टेरियोटाइपिङ प्लेटफर्म	१ सेट
ट्रयाक्टर एम्बोसिङ	१ सेट
घुमाउरो	१ सेट

मामला

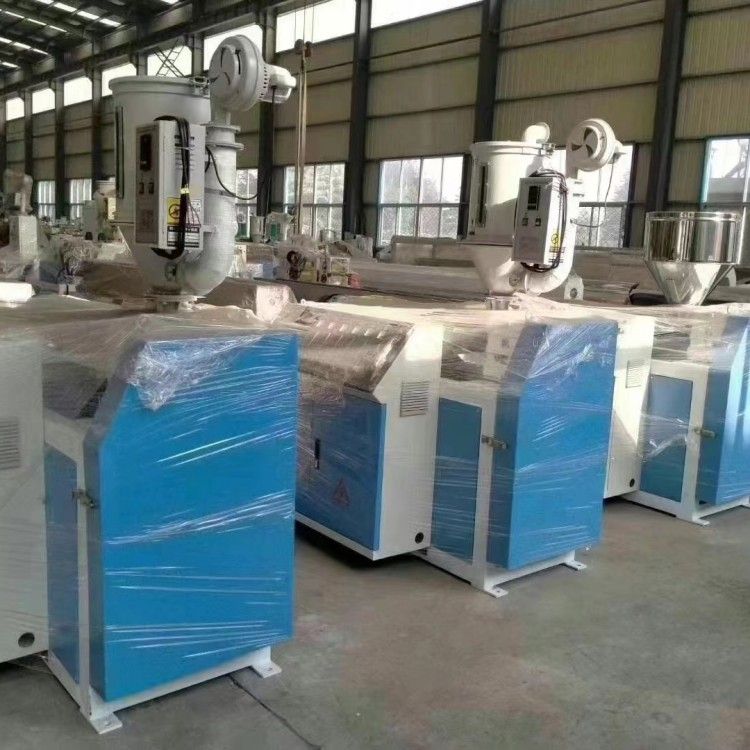

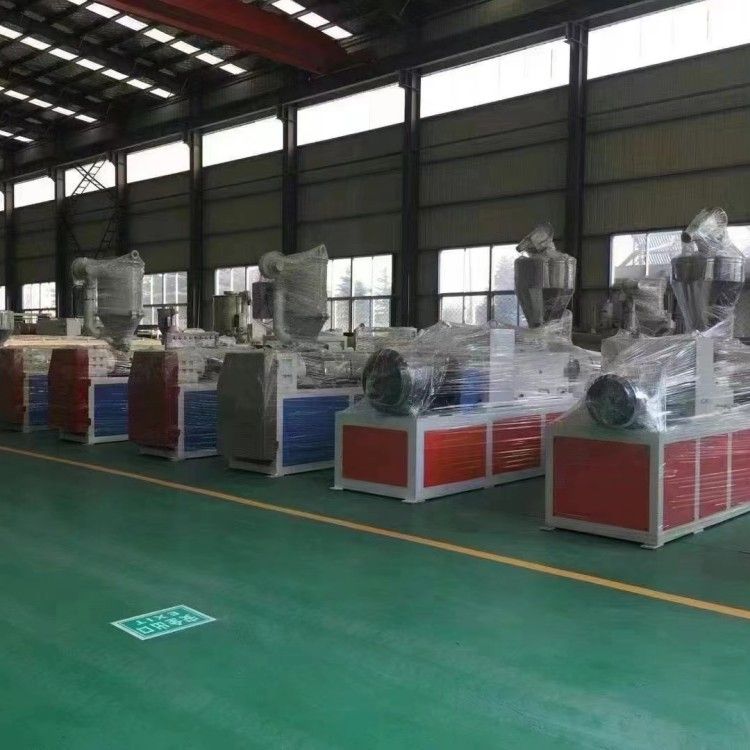

उत्पादन प्रदर्शन

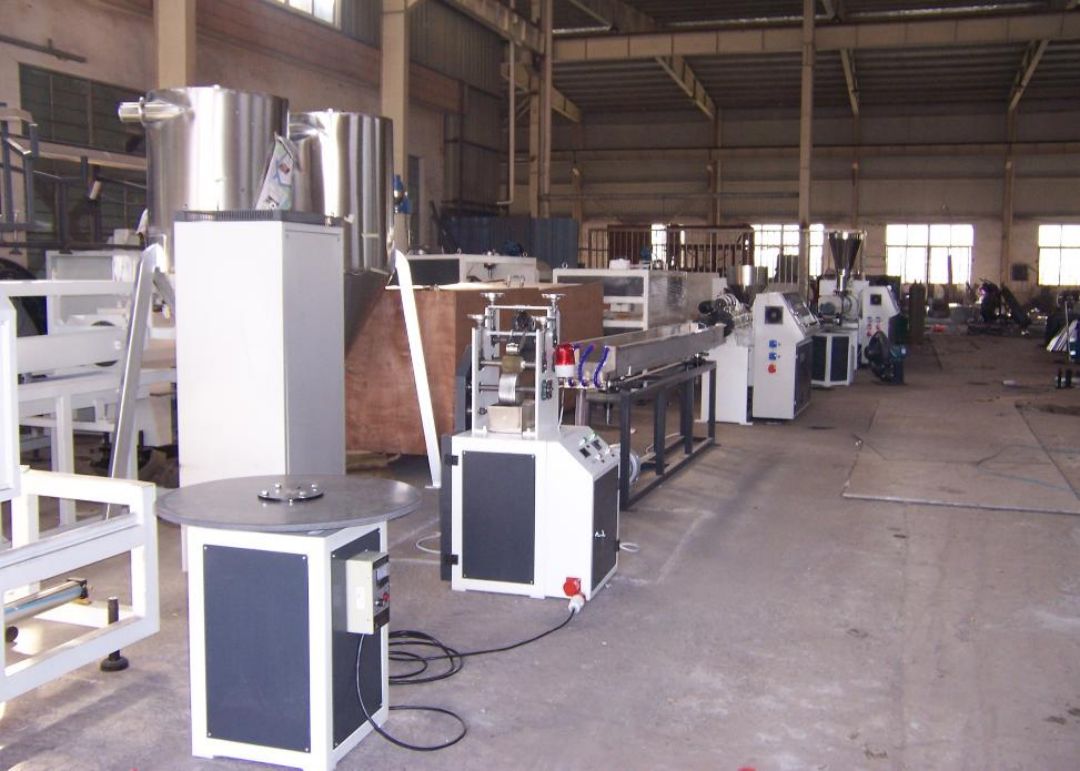

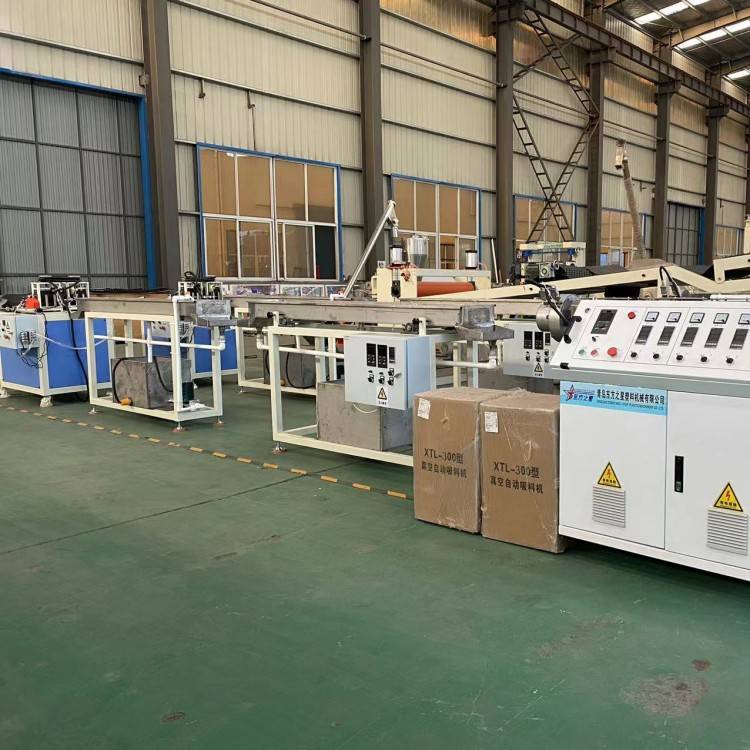

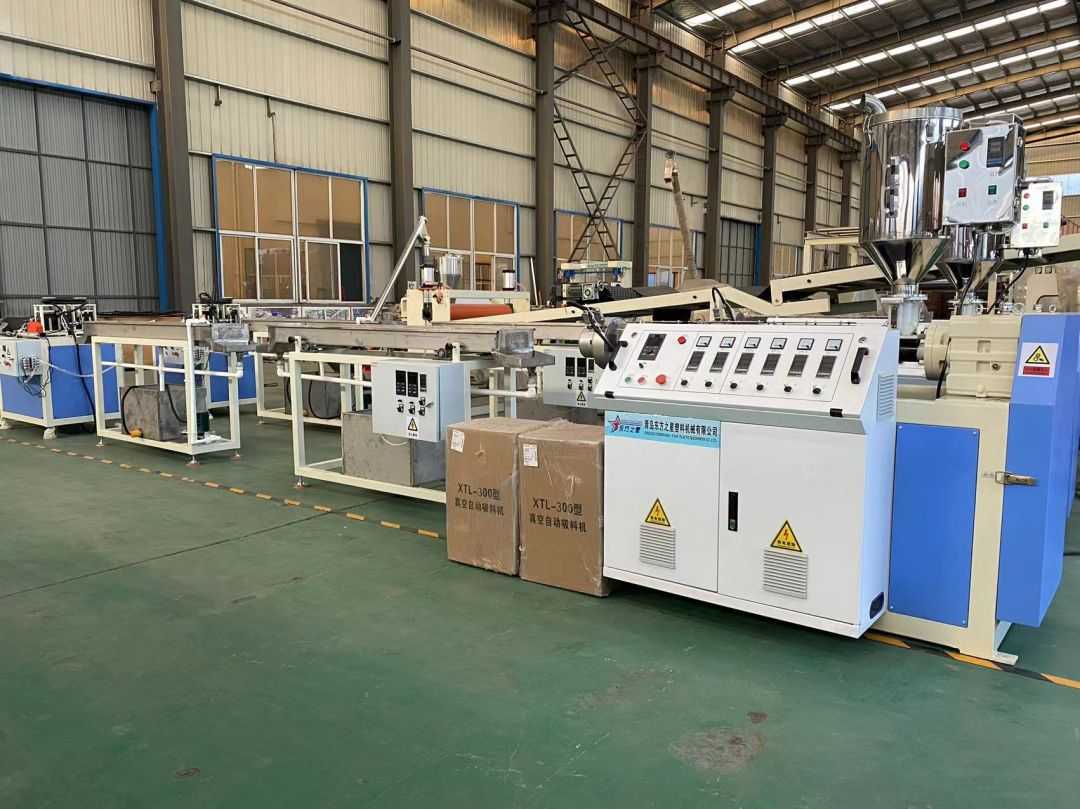

पीवीसी किनारा ब्यान्डिङ पट्टी उत्पादन लाइन।

1 विशिष्टता मोडेल SJ65-28/1

2 स्क्रू व्यास 65mm

3 स्क्रू लम्बाइ-देखि-व्यास अनुपात 28:1

4 स्क्रू संरचना प्रकार पीवीसी विशेष पेंच

5 बैरल संरचना बैरल एकीकृत

6 स्क्रू, ब्यारेल सामग्री 38CrMOALA

7 स्क्रू र ब्यारेल नाइट्राइडिङ उपचार नाइट्राइडिङ उपचार

8 पेंच र ब्यारेल सेवा जीवन लगभग 3 वर्ष छ

9 मुख्य ड्राइव चर आवृत्ति मोटर शक्ति 18.5KW

वस्तु समय	परियोजना	आवश्यकता विनिर्देश
1	व्यास सिंक को लम्बाई	2.4M
2	पानी प्लेट सामग्री	स्टेनलेस स्टील
3	अनुदैर्ध्य मोबाइल मोटर शक्ति	०.५५ किलोवाट
4	संरचनात्मक प्रकार	चिसोको लागि पानी स्प्रे, पम्प शक्ति 0.75KW छ
5	बाटोलाई अन्तिम रूप दिनुहोस्	पानी चिसो मोल्डिंग मोल्ड
6	जलाशय बक्स शरीर, पाइपलाइन सामग्री	स्टेनलेस स्टील
7	अगाडि र पछाडि चल्ने दायरा	800 मिमी
8	बायाँ र दायाँ दायरा समायोजन गर्नुहोस्	५० मिमी
9	माथि र तल दायरा	80 मिमी
