प्रोफाइल उत्पादन लाइन

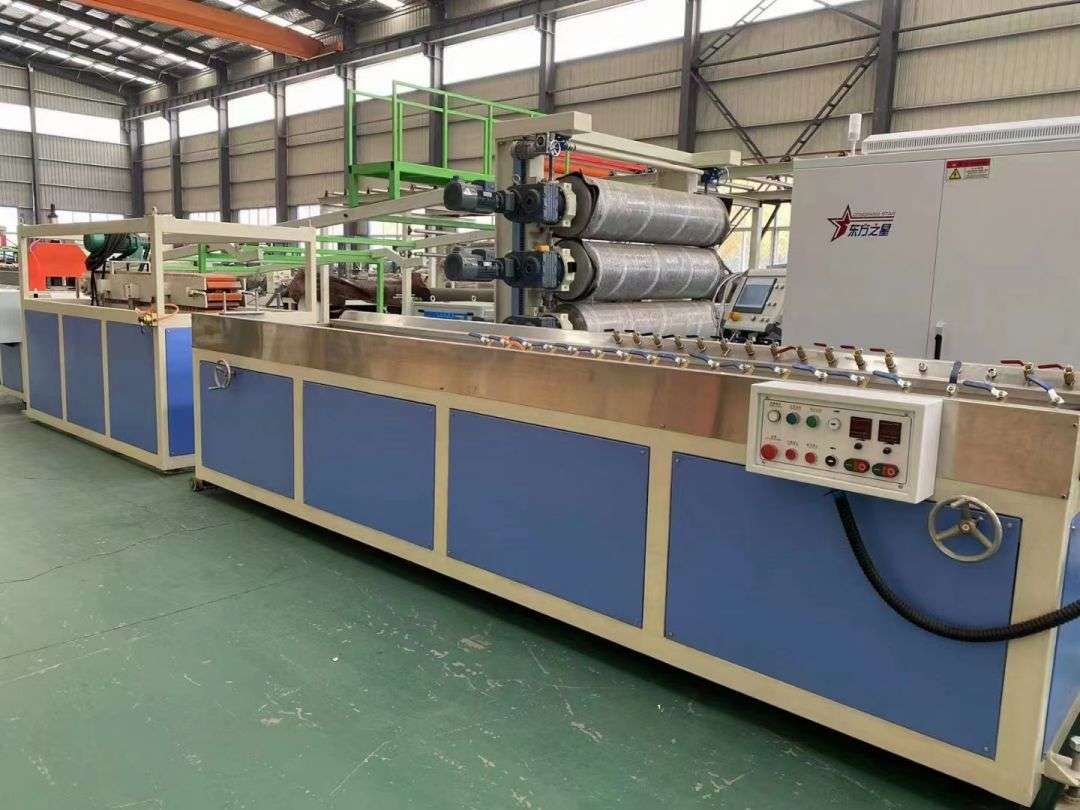

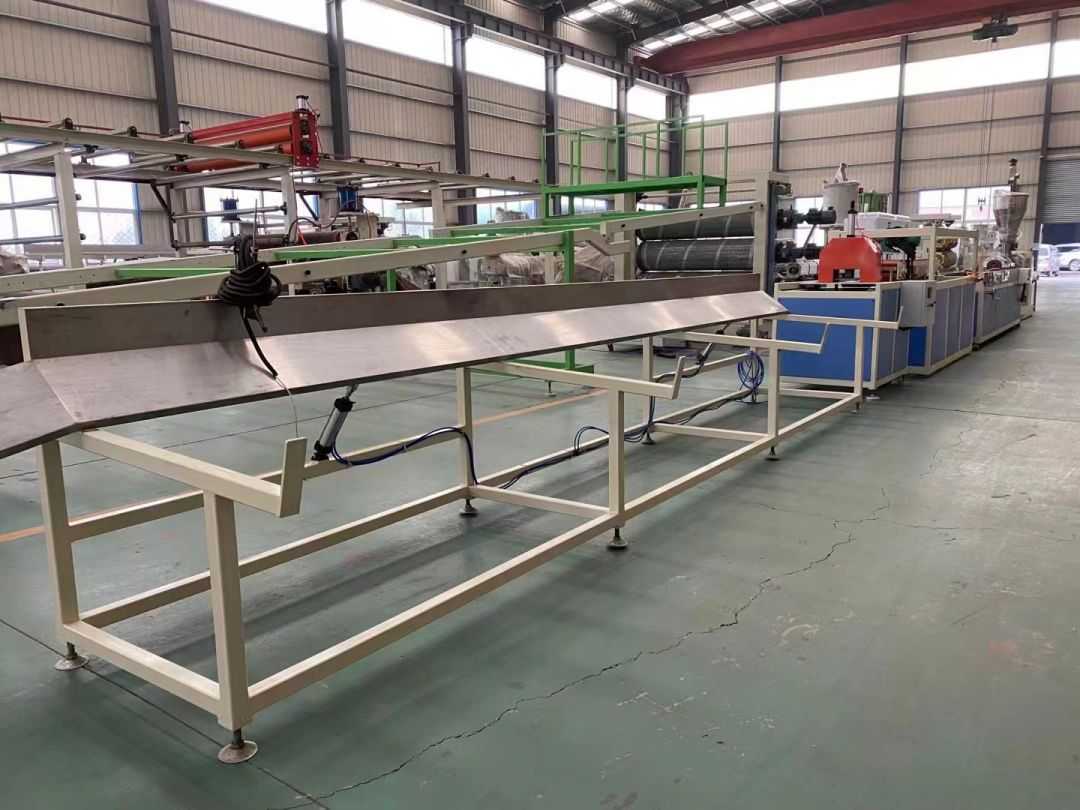

प्रोफाइल उत्पादन लाइन प्रोफाइल उत्पादन लाइनले SJSZ-65/132 श्रृंखला कोनिकल ट्विन-स्क्रू एक्स्ट्रुडरहरू, स्टेनलेस स्टील भ्याकुम आकार दिने प्लेटफर्महरू, क्रलर ट्र्याक्टरहरू, स्वचालित काट्ने एकीकृत मेसिनहरू, र फ्लिपिङ अनलोडिङ र्याकहरू प्रयोग गर्दछ। आकार दिने प्लेटफर्म उच्च-दबाव भ्याकुम पम्प र पानी पम्पले सुसज्जित छ, जुन चार-आयामी समायोज्य छन्। ट्रयाक्टर वायमेटिक रूपमा क्ल्याम्प गरिएको छ। स्वचालित निश्चित-लम्बाइ काट्ने मेसिनले निश्चित लम्बाइमा काट्नको लागि यात्रा स्विच प्रयोग गर्दछ। स्ट्याकिंग र्याक 6 मिटर लामो छ, स्टेनलेस स्टीलले बनेको छ, र वायमेटिक रूपमा फ्लिप गरिएको छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

प्रोफाइल उत्पादन लाइन

प्रोफाइल उत्पादन लाइनले SJSZ-65/132 श्रृंखला कोनिकल ट्विन-स्क्रू एक्स्ट्रुडरहरू, स्टेनलेस स्टील भ्याकुम आकार दिने प्लेटफर्महरू, क्रलर ट्र्याक्टरहरू, स्वचालित काट्ने एकीकृत मेसिनहरू, र फ्लिपिङ अनलोडिङ र्याकहरू प्रयोग गर्दछ। आकार दिने प्लेटफर्म उच्च-दबाव भ्याकुम पम्प र पानी पम्पले सुसज्जित छ, जुन चार-आयामी समायोज्य छन्। ट्रयाक्टर वायमेटिक रूपमा क्ल्याम्प गरिएको छ। स्वचालित निश्चित-लम्बाइ काट्ने मेसिनले निश्चित लम्बाइमा काट्नको लागि यात्रा स्विच प्रयोग गर्दछ। स्ट्याकिंग र्याक 6 मिटर लामो छ, स्टेनलेस स्टीलले बनेको छ, र वायमेटिक रूपमा फ्लिप गरिएको छ।

मामला

उत्पादन प्रदर्शन

परियोजना	प्राविधिक प्यारामिटर

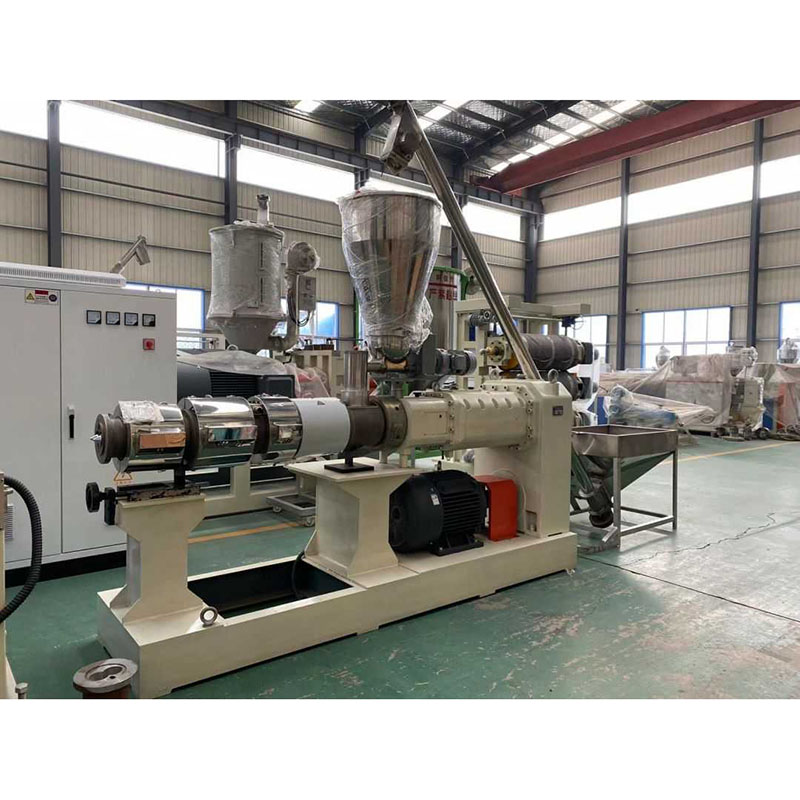

मुख्य इन्जिन
विद्युत नियन्त्रण क्याबिनेट	* एयर स्विच: चिन्ट * प्रयोग गरिएको स्टील मोटाई 1.5 मिमी भन्दा कम छैन, र सबै विद्युतीय घटकहरू प्रसिद्ध ब्रान्डका हुन्।
उत्पादन मात्रा (किग्रा / घन्टा)	100-200 (प्रशोधित सामग्री र सञ्चालन अवस्थाहरूको विभिन्न एक्सट्रुजन भोल्युमसँग भिन्न हुन्छ)
आकार (मिमी)	3670 x 1500 x 2350 मिमी
वजन (किग्रा)	3000 किलो
स्वचालित मिटरिङ र फिडिङ हपर	सामाग्री: स्टेनलेस स्टील
विद्युत प्रसारण लाइन	तीन-चरण चार-तार प्रणाली
तापमान नियन्त्रक, आपतकालीन रोक र सुरक्षा प्रकार्यहरु संग	बुद्धिमान तापमान नियन्त्रण तालिका अति-वर्तमान सुरक्षा अलार्म प्रकार्य उच्च भोल्टेज अधिभार संरक्षण प्रणाली।
सुविधा	उत्पादन लाइनको आउटपुट आवश्यकताहरू पूरा गर्न उच्च कतरनी, राम्रो प्लाष्टिकाइजिंग प्रभाव, उच्च आउटपुट (100-160kg / h) प्रोफाइल एक्सट्रुजन गति सम्बन्धित आकारको। उच्च-स्तरको निर्माण सामग्री र टिकाउ भागहरूमा असभ्य गुणहरू छन्।
अपरेशन प्यानल डाटा कसरी प्रदर्शित हुन्छ	डिजिटल प्रदर्शन
स्क्रू: उच्च गुणस्तर मिश्र धातु 38CrMoAIA नाइट्राइड तह मोटाई 0.7mm, सतह कठोरता HV940, Ra0.4um चीन को प्रसिद्ध ब्रान्ड
व्यास (मिमी)	६५/१३२ मिमी
सक्रिय लम्बाइ (मिमी)	2140mm
मात्रा	धारा २
फारम	टेपर
गति गति (r/min)	1~34 (डायआउटवर्ड)
ड्रम उच्च गुणस्तर मिश्र धातु 38CrMoAIA नाइट्राइड तह मोटाई 0.7mm, सतह कठोरता HV940, Ra0.4um
मेशिन सिलिन्डर प्रकार	मोनोलिथिक उपकरणहरू
तताउने विधि	कास्टिङ एल्युमिनियम तताउने औंठी
तताउने क्षेत्रहरूको संख्या	क्षेत्र 4
ताप शक्ति (किलोवाट)	३० किलोवाट (११/४/६/८)
तापमान दायरा (℃)	50 ~ 350 ℃
चिसो क्षेत्रहरूको संख्या	३ जिल्ला
संयुक्त प्रवाह कोर	४५ #, क्रोम प्लेटेड भित्री सतह
शीतलक मार्ग	3X250w फ्यान चिसो छ
चिसो माध्यम	हावा
गुणस्तर आश्वासन	10,000 घण्टा भन्दा बढीको सेवा जीवन
मेसिन ड्रम को ह्यान्डलिंग विधि	डबल मिश्र धातु कठोरता HRC 55-62
2. ड्राइभ प्रणाली र ढिलाइ प्रणाली
मुख्य ड्राइव मोटर शक्ति	37kw, शेडोंग प्रसिद्ध ब्रान्ड मोटर
मुख्य मोटर को काम गर्ने विधि	थ्री-फेज एसिन्क्रोनस मोटर, सीधा गियरबक्समा जोडिएको, चर फ्रिक्वेन्सी रूपान्तरण गभर्नरको साथ मोटर
मुख्य ड्राइव मुख्य इन्जिन को गति	30~1400r/मिनेट
गियर बक्सको ब्रान्ड	तेर्सो उच्च टोर्सन गियर बक्स, कडा दाँत झुकाव गियर
गियर व्हील	नाइट्रोजन घुसपैठ उपचार, गियर सामग्री 20CrMoTi छ
जागिर टिकट बक्स	दुई वितरण बक्स रिडक्सन शाफ्टहरू टाइकल गियरहरूद्वारा संचालित हुन्छन्
मुख्य मोटर को गति नियमन मोड	एसी गति नियमन
3. भ्याकुम पम्पिङ प्रणाली
प्रकार	पानी रिंग भ्याकुम पम्प
मोटर को शक्ति	३ किलोवाट
मोटर काम गर्ने मोड	तीन चरण एसिन्क्रोनस मोटर
वैक्यूम डिग्री	0~-0.8pa
भ्याकुम पम्प	निकास दर: 60m³ / h

1. 240 भ्याकुम सेटिङ तालिका

आकार (मिमी)	400012001475mm (गाइड रेल साइज सहित)
पानी प्लेट सामग्री	स्टेनलेस स्टील
हावा नोजल र पानी नोजल को संख्या	लगभग 60
मोटर अघि र पछि सार्नुहोस्	०.७५ किलोवाट (१ सेट)
पानी पम्प	३ किलोवाट
भ्याकुम पम्प प्रकार	पानी रिंग भ्याकुम पम्प
भ्याकुम पम्प शक्ति	दुई, 4 किलोवाट
वैक्यूम डिग्री (Mpa)	0~-0.8pa
पानी भाप नोजलको स्थिति र जडान मोड	स्थान: सेटिङ चरणको दुवै पक्ष: निश्चित प्रकार
केन्द्रको उचाइको समायोजन मोड	कोक्लियर वर्म म्यानुअल
नियन्त्रण क्याबिनेट	1, सजिलो सञ्चालन। 2, विद्युतीय समायोजन, म्यानुअल माथि र तल समायोजन अघि र पछि सेटिङ तालिका महसुस गर्नुहोस्। ३, विद्युतीय उपकरणहरू चिन्टबाट बनेका हुन्छन् 4, सबै मोटरहरूमा अत्यधिक लोड सुरक्षा हुन्छ।
पानी ट्याङ्कीको मात्रा र मात्रा	लगभग 150L

सामान्य विनिर्देश प्यारामिटरहरू

स्वचालित पानी आपूर्ति र जल निकासी नियन्त्रण

भ्याकुम तालिका १

700mm मिमी र अगाडि सार्नुहोस्

बायाँ र दायाँ फाइन ट्युनिङ ± 30mm

पानी डिस्क स्टेनलेस स्टील बनेको छ

बाह्य पाइप र उपकरणहरू सजिलै स्थापना गर्न र ओभरहाल गर्न सजिलो छ।

पानी आपूर्ति र निकासका लागि सबै बाहिरी पाइपहरू आकार १ "-२" ग्याल्भेनाइज्ड स्टिल पाइपबाट बनेका छन्।

राम्रो देखिने उपस्थिति

2. क्रलर ट्रयाक्टर

लामो, X र चौडा (मिमी)	1800mm x 1500mm x 1700mm
कर्षण गति (मि/मिनेट) अधिकतम ड्रबार पुल	0.8-5 m/I ४००० एन
कर्षण मोटर पावर (किलोवाट)	२.२ किलोवाट x १
ट्रयाक बाटो	वायवीय
मोटर जडान मोड	तारा जडान
मोटरहरूको संख्या	1
मोटर गति	10~1450r/मिनेट
प्रभावकारी लम्बाइ ट्र्याक गर्नुहोस्	1500mm
मोटर गति नियमन	एसी मोटर, इन्भर्टर गति नियमन
रबर र ट्रयाकको जडान मोड	स्क्रूद्वारा द्रुत जडान, स्थापना गर्न र हटाउन सजिलो
कर्षण ब्लक को विशेषताहरु	रबर ब्लकहरू र Q235A स्टीलसँग मिलाउनुहोस्, राम्रो स्थायित्व र पहिरन प्रतिरोधको साथ
मोड को clammode	वायवीय नियन्त्रण
ट्रयाक्टरको केन्द्र उचाइ	1000 ± 50 मिमी, समायोज्य, सिंक्रोनस कर्षण गति।
संकुचित वायु दबाव	०.५ ~ ०.७ एमपीए
चेन इन्धन भर्ने विधि	म्यानुअल थप
नियन्त्रण क्याबिनेट सिलिन्डर र वायवीय भागहरू	विद्युतीय भागहरू: Chint सिलिन्डर यादवले प्रयोग गरेका छन्
सबै वायवीय भागहरू: Yadker × ट्र्याक्टर कन्ट्रोलर भ्याकुम कन्ट्रोल बोर्डमा छ × बाँकी छेउका ढोका र बक्सहरू १.५ मिमी स्टिल प्लेटको मोटाईमा बनाइएका छन्। × ट्र्याक्टरको रूप सुन्दर छ।

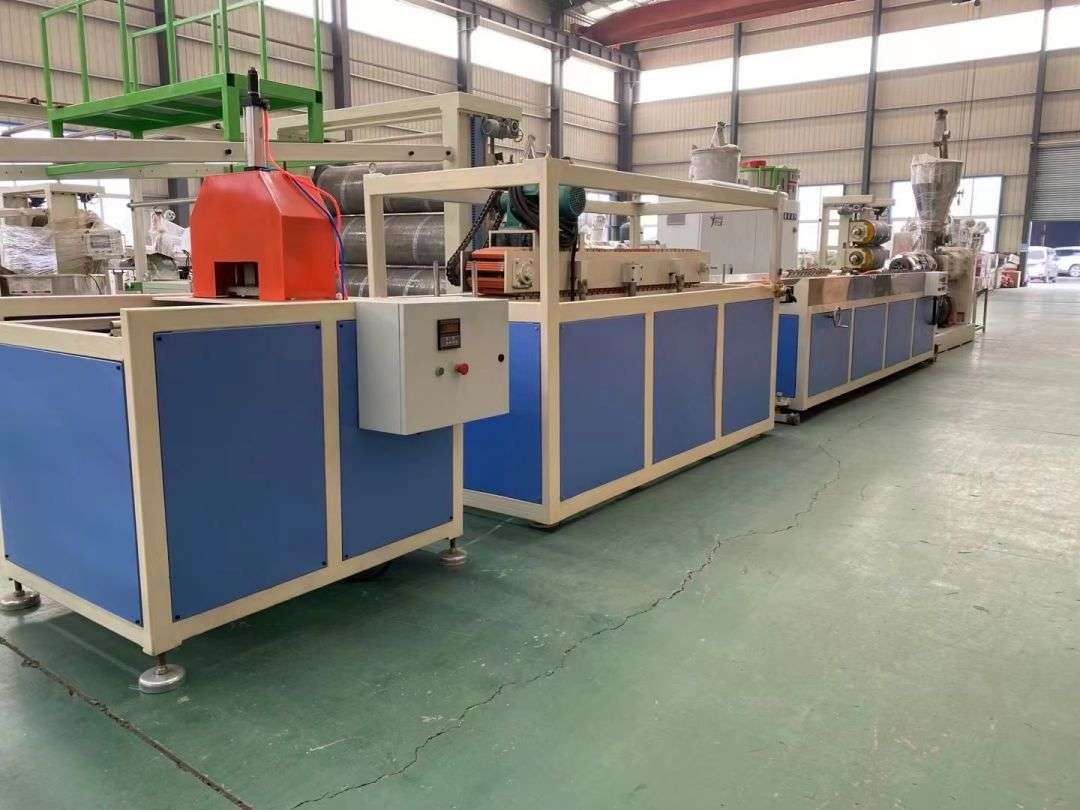

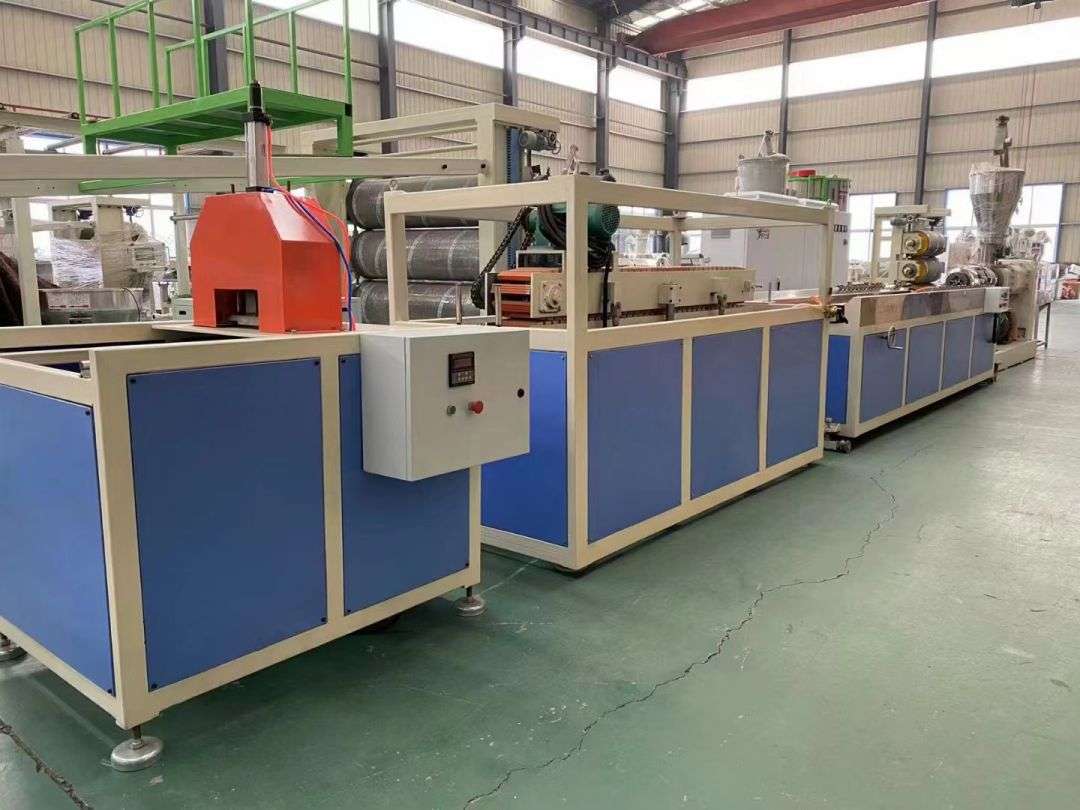

स्वचालित काटन एकीकृत मिसिन

3. काट्ने मेसिन: 1,200 MM X 1160 MM X 1600 MM
दबाव मोड काट्ने शुद्धता उचाइ काट्नुहोस् मोटर पावर काट्नुहोस्	वायवीय सर्किट ≤2 मिमी ≤150mm १.५ किलोवाट
अधिकतम कट चौडाइ	260 मिमी
मिटर विधि	फोटो इलेक्ट्रिक स्विच
हावा कम्प्रेसन दबाव	०.५ ~ ०.७ एमपीए
